Co je elektrokardiografie a jak přesně funguje

Elektrokardiografie je základní neinvazivní metoda, která pomocí elektrod umístěných na těle snímá elektrickou aktivitu srdce. EKG princip spočívá v záznamu napěťových změn mezi jednotlivými EKG svody, což lékařům umožňuje přesně analyzovat váš srdeční rytmus a odhalit případné poruchy vedení vzruchů.

Co je elektrokardiografie a k čemu slouží

Elektrokardiografie, zkráceně EKG, je neinvazivní diagnostická metoda, která pomocí elektrod připevněných na kůži zaznamenává elektrickou aktivitu srdce. Tento EKG princip umožňuje lékařům v reálném čase sledovat srdeční rytmus a identifikovat odchylky v elektrickém vedení srdečním svalem. Výsledný grafický záznam, známý jako srdeční křivky, poskytuje klíčové informace o funkci převodního systému srdce.

Co je elektrokardiografie a jak přesně funguje

Základem vyšetření je umístění elektrod EKG na hrudník a končetiny pacienta, které snímají slabé elektrické impulzy vznikající při každém srdečním stahu. Přístroj tyto signály zesílí a převede do podoby křivky, přičemž jednotlivé EKG svody nabízejí různé úhly pohledu na elektrickou aktivitu srdce v prostoru. Díky tomu dokáže EKG spolehlivě odhalit srdeční onemocnění, jako jsou poruchy rytmu, ischemické změny nebo následky infarktu myokardu.

Odborná rada: Na rozdíl od echokardiografie, která využívá ultrazvuk k zobrazení anatomické struktury a pohybu chlopní, se EKG zaměřuje výhradně na elektrické procesy řídící srdeční činnost. Obě metody se v praxi často doplňují pro dosažení kompletní diagnostiky.

Jak elektrokardiografie funguje – princip a měření

Elektrokardiografie představuje základní diagnostickou metodu, která v reálném čase zaznamenává elektrickou aktivitu srdce prostřednictvím povrchových elektrod umístěných na těle pacienta. Tento EKG princip umožňuje lékařům přesně analyzovat srdeční rytmus a včas odhalit potenciální srdeční onemocnění, jak uvádí odborná literatura včetně portálu Wikipedia.

Co je amplituda na EKG

Amplituda na EKG záznamu vyjadřuje intenzitu elektrického napětí generovaného srdečním svalem v určitém čase. V klinické praxi se standardně používá kalibrace, kde amplituda o hodnotě 1 mV odpovídá výchylce přesně 10 mm na EKG papíře. Pokud je křivka vyšší nebo nižší, mění se zobrazení elektrických potenciálů, což lékaři pomáhá identifikovat například hypertrofii srdečních stěn nebo poruchy vedení vzruchů. Správné nastavení citlivosti přístroje je klíčové pro přesnou interpretaci EKG křivky, aby nedošlo k chybnému vyhodnocení elektrické aktivity srdce u pacienta.

Rychlost posunu papíru a časová osa

Časový průběh srdeční akce vyhodnocujeme na základě rychlosti posunu papíru, která je standardně nastavena na 25 mm/s. Při této rychlosti odpovídá jeden malý čtvereček o šířce 1 mm přesně 0,04 sekundy na vodorovné časové ose. Tato kalibrace umožňuje přesné měření intervalů mezi jednotlivými komplexy, což je nezbytné pro určení přesného srdečního rytmu. Pokud přístroj zaznamenává EKG svody jinou rychlostí, například 50 mm/s, je nutné při výpočtech časové hodnoty adekvátně přepočítat, aby nedošlo k chybám v diagnostice srdečních arytmií.

Jak EKG měří elektrickou aktivitu srdce

Elektrody EKG fungují jako senzory, které snímají slabé elektrické potenciály vznikající při stahu a následné relaxaci srdečního svalu. Tyto impulzy jsou následně zesíleny a převedeny na grafický záznam, jenž známe jako EKG křivky. Celý proces měření závisí na správném rozmístění elektrod, které tvoří uzavřený obvod pro sledování šíření elektrického vzruchu v srdci.

Odborná rada: Vždy dbejte na čistotu pokožky v místě aplikace elektrod, protože zbytky mastnoty nebo krému mohou výrazně zvýšit přechodový odpor a znehodnotit výsledný záznam šumy.

Jak probíhá vyšetření elektrokardiografií (EKG)

Vyšetření EKG je zcela bezbolestný a neinvazivní proces, který lékaři využívají k monitorování elektrické aktivity srdce a odhalování srdečních onemocnění. Celý průběh je zaměřen na získání kvalitního záznamu, který přesně zobrazí váš aktuální srdeční rytmus.

Jak probíhá standardní EKG vyšetření?

Běžné vyšetření EKG trvá několik minut a vyžaduje pouze vaši spolupráci v klidové poloze na vyšetřovacím lehátku. K získání přesných srdečních křivek využíváme elektrody EKG, které přikládáme na určená místa na vaší kůži.

1. Odložení svrchního oděvu – obnažení hrudníku, zápěstí a kotníků pro správné umístění elektrod.
2. Očištění pokožky – odstranění nečistot nebo mastnoty z kůže pro zajištění optimálního kontaktu elektrod.
3. Aplikace elektrod – umístění deseti snímacích bodů na tělo, které vytvoří dvanáct standardních EKG svodů.
4. Záznam aktivity – pořízení digitálního grafu elektrických impulzů srdce v trvání přibližně 10 až 20 sekund.
5. Odstranění elektrod – sejmutí snímacích prvků po úspěšném dokončení měření a kontrola záznamu.

Během celého procesu je klíčové zůstat v naprostém klidu, protože jakýkoliv pohyb svalů může vytvořit rušivé artefakty v záznamu. EKG princip spočívá v zachycení potenciálových rozdílů vznikajících při stahu srdečního svalu, což nám umožňuje okamžitě vyhodnotit stav vašeho srdce.

Co je důležité vědět před vyšetřením EKG?

Správná příprava před EKG výrazně zvyšuje kvalitu výsledného záznamu a zkracuje dobu samotného výkonu. Před vyšetřením se prosím vyhněte aplikaci tělových mlék či mastných krémů na hrudník, protože mastná vrstva snižuje vodivost a přilnavost elektrod. Zároveň si před vstupem do ordinace odložte kovové šperky, jako jsou řetízky nebo hodinky, které by mohly způsobit elektrické rušení. Pokud jste před příchodem vykonali náročnou fyzickou aktivitu, dopřejte si alespoň 15 minut odpočinku v klidové poloze, aby se váš srdeční rytmus stabilizoval. Pokud užíváte pravidelnou medikaci, informujte o tom vyšetřujícího lékaře, protože některé léky mohou ovlivnit výslednou podobu srdečních křivek.

Typy a umístění EKG svodů

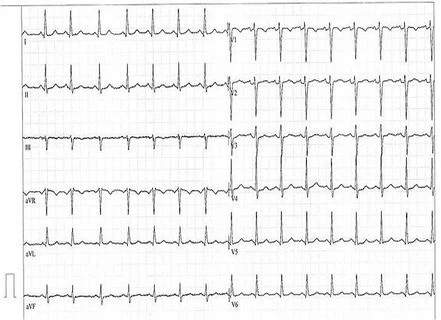

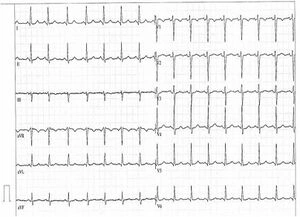

Standardní elektrokardiografické vyšetření využívá celkem 12 EKG svodů, které poskytují detailní pohled na elektrickou aktivitu srdce z různých rovin. Tyto svody rozdělujeme na končetinové, které zachycují aktivitu v čelní rovině, a hrudní, které sledují srdeční rytmus v rovině příčné. Pro správné vyhodnocení stavu a detekci srdečních onemocnění je klíčová přesná lokalizace, kam se umisťují elektrody EKG.

Rozdělení a technické uspořádání svodů

Při standardním dvanáctisvodovém EKG využíváme bipolární a unipolární svody:

• Končetinové svody – zahrnují standardní bipolární svody I, II a III, které tvoří takzvaný Nehbův trojúhelník a umožňují sledovat potenciálové rozdíly mezi pravou a levou končetinou.
• Hrudní svody – označované jako V1 až V6, které se umisťují přímo na hrudník podle specifických anatomických bodů.
• 5 svodové EKG – tento systém se využívá především při kontinuálním monitoringu na lůžkových odděleních, kde umožňuje sledování rytmu pomocí kombinace končetinových a vybraného hrudního svodu.

Odborná rada: Při přípravě pacienta dbejte na to, aby byla pokožka v místě aplikace elektrody čistá a zbavená nadměrného ochlupení, což výrazně snižuje artefakty v záznamu.

Znalost toho, jak se správně umisťují elektrody při EKG na hrudník, je základem pro získání čitelných srdečních křivek. U pětisvodového systému se elektrody umisťují na končetiny a jeden hrudní bod, což postačuje pro bezpečný monitoring pacienta v reálném čase. Správné dodržení barevného značení elektrod podle mezinárodního standardu je nezbytné pro správnou interpretaci výsledků.

Co může EKG odhalit a jak interpretovat křivky

Elektrokardiografické vyšetření poskytuje lékařům klíčový vhled do elektrické aktivity srdce a umožňuje včasnou diagnostiku mnoha srdečních onemocnění. Záznam srdeční křivky znázorňuje časový průběh elektrických vzruchů, které řídí stahy srdečního svalu.

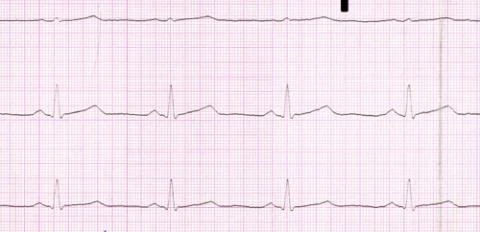

Popis vln P, QRS a T

Základní EKG křivky se skládají ze tří hlavních částí, které reprezentují elektrické děje v jednotlivých oddílech srdce. Vlna P představuje depolarizaci síní, tedy jejich elektrickou aktivaci vedoucí ke stahu. Následuje QRS komplex, který je na záznamu nejvýraznější a značí depolarizaci komor, tedy silných svalových stěn zajišťujících vypuzení krve do oběhu. Poslední částí je vlna T, která vyjadřuje repolarizaci komor, neboli jejich návrat do elektrického klidu. Správný tvar a časování těchto úseků umožňují posoudit, zda elektrická aktivita srdce probíhá fyziologicky a bez známek poruch vedení vzruchu.

Jak EKG odhaluje arytmie a ischemii

Co může odhalit elektrokardiografické vyšetření, závisí na správném rozmístění elektrody EKG a analýze jednotlivých EKG svody. Pomocí EKG princip lze přesně detekovat arytmie, které se projevují nepravidelným srdeční rytmus nebo odchylkami ve frekvenci úderů. Vyšetření rovněž odhaluje známky ischemická choroba srdeční, kdy dochází k nedostatečnému prokrvení srdečního svalu, což se na záznamu často projeví změnami úseku ST nebo inverzí vlny T. Včasná identifikace těchto patologických změn na EKG křivky je zásadní pro zahájení správné léčby a prevenci závažných komplikací, jako je například infarkt myokardu.

Příprava na vyšetření a co je důležité vědět před EKG

Příprava na EKG je velmi jednoduchá, ale vyžaduje dodržení několika pravidel pro zajištění vysoké přesnosti záznamu. Jelikož EKG princip spočívá v měření slabých elektrických impulsů pomocí elektrod umístěných na kůži, jakákoliv bariéra mezi senzorem a tělem může zkreslit výsledný srdeční rytmus. Před vyšetřením proto na pokožku v místech aplikace elektrod nenanášejte žádné mastné krémy, tělová mléka ani oleje. Tyto přípravky zvyšují elektrický odpor a mohou způsobit šum v měřené křivce, což ztěžuje interpretaci výsledků.

Co by měl pacient vědět před vyšetřením EKG

Před samotným připojením přístroje k vaší pokožce musíte odstranit všechny kovové předměty. Hodinky, řetízky nebo náramky mohou rušit elektrické pole a negativně ovlivnit kvalitu, kterou zaznamenávají elektrody EKG. Po příchodu do ordinace vyžaduje zdravotnický personál krátký fyzický klid, aby se elektrická aktivita srdce ustálila na bazálních hodnotách.

• Před vyšetřením odložte veškeré kovové šperky a elektroniku.
• Na hrudník, zápěstí a kotníky neaplikujte v den vyšetření žádnou kosmetiku.
• Během měření zaujměte klidovou polohu vleže a vyhněte se mluvení.
• Uvolněte se a dýchejte přirozeně, protože napětí svalů vytváří artefakty v záznamu.

Správná příprava na elektrokardiografii zaručí, že lékař získá čistý záznam, na kterém spolehlivě odliší běžný srdeční rytmus od známek signalizujících skryté srdeční onemocnění. Pokud máte na hrudníku výraznější ochlupení, může být v místě přiložení elektrod nutné jeho šetrné oholení pro lepší kontakt s pokožkou.

Nejčastější chyby a omezení elektrokardiografie

Přesná diagnostika pomocí EKG vyžaduje technickou preciznost, protože i drobná odchylka v postupu zkresluje výsledné srdeční křivky. Jaké jsou nejčastější chyby při provádění EKG? Mezi kritické faktory patří především nesprávné umístění elektrod na hrudník, které mění směr snímání elektrické aktivity srdce a může vést k chybným závěrům o srdečním rytmu. Elektrody EKG musí být pevně připevněny na kůži zbavenou mastnoty, jinak vzniká šum, který překrývá skutečný EKG princip záznamu.

Dalším faktorem snižujícím kvalitu záznamu je pohyb pacienta nebo svalový třes během měření. Jakýkoliv fyzický neklid vytváří artefakty, které simulují patologické stavy, a ztěžují tak lékaři správnou interpretaci EKG svodů.

• Nedostatečná příprava pokožky způsobuje vysoký přechodový odpor a nestabilitu signálu.
• Nesprávná lokalizace elektrod vede k chybným odchylkám v amplitudě kmitů.
• Pohyb pacienta během snímání generuje elektrické rušení neboli artefakty.
• EKG má svá omezení v diagnostice, neboť zachycuje pouze okamžitou elektrickou aktivitu srdce.

Odborná rada: Pamatujte, že standardní klidové EKG nemusí odhalit intermitentní srdeční onemocnění, které se projevuje pouze při zátěži. V takových případech je nutné provést zátěžové testy nebo dlouhodobé monitorování pomocí Holterova přístroje. Pokud pochybujete o kvalitě záznamu, vždy požádejte o kontrolu pozic elektrod.

Rozdíl mezi elektrokardiografií a echokardiografií

Hlavní rozdíl mezi těmito metodami spočívá v tom, co přesně vyšetřují. Elektrokardiografie měří elektrickou aktivitu srdce pomocí elektrod EKG umístěných na těle, čímž sleduje srdeční rytmus a šíření vzruchů srdečním svalem. EKG princip vám umožní rychle odhalit poruchy vedení vzruchu nebo arytmie. Naproti tomu echokardiografie využívá ultrazvuk srdce k vytvoření obrazu v reálném čase.

Pokud hledáte odpověď na otázku, jaký je rozdíl mezi EKG a echo srdce, musíte se zaměřit na to, co zobrazují. Zatímco EKG svody zachycují elektrické impulzy, echokardiografie zobrazuje strukturu srdce a jeho funkci. Lékař tak díky ní vidí pohyb chlopní, tloušťku srdečních stěn a schopnost srdce pumpovat krev. Co může odhalit echo srdce? Především vrozené vady, poškození po infarktu nebo srdeční selhání, které na elektrickém záznamu nemusí být patrné.

Odborná rada: Obě vyšetření se často doplňují. EKG vám poskytne rychlý přehled o elektrické stabilitě srdce, zatímco echokardiografie potvrdí mechanické příčiny potíží.

Časté dotazy k elektrokardiografii (FAQ)

Otázka: Co je elektrokardiografie a k čemu slouží?

Elektrokardiografie je diagnostická metoda zaznamenávající elektrickou aktivitu srdce pomocí elektrod na kůži pacienta. Pomáhá lékařům identifikovat srdeční onemocnění a poruchy vedení vzruchů v srdečním svalu.

Otázka: Jak dlouho trvá běžné EKG vyšetření?

Běžné EKG vyšetření trvá obvykle 2 až 5 minut, během nichž se zaznamenává srdeční rytmus v klidovém stavu.

Otázka: Jak se připravit na vyšetření EKG?

Před EKG je vhodné odstranit mastné krémy a kovové předměty a během vyšetření zůstat v naprostém klidu, aby byl záznam přesný.

Otázka: Co znamená 1 mV na EKG papíře?

Amplituda 1 mV odpovídá 10 mm výšky vlny na EKG záznamu, což je standardní kalibrační měřítko pro správné vyhodnocení elektrické aktivity srdce.

Otázka: Jaké jsou základní typy EKG svodů?

Nejběžnější jsou 12 svodové EKG zahrnující 4 končetinové a 6 hrudních elektrod, dále Nehbův trojúhelník a 5 svodové EKG používané při monitoraci.

Otázka: Jak EKG odhaluje arytmie?

EKG zaznamenává nepravidelnosti srdečního rytmu, které se projevují změnou tvaru, šířky a frekvence vln na grafickém záznamu.

Otázka: Jaký je rozdíl mezi elektrokardiografií a echokardiografií?

Elektrokardiografie měří pouze elektrickou aktivitu srdce, zatímco echokardiografie využívá ultrazvuk k zobrazení struktury a mechanické funkce srdce.

Otázka: Co nesmím dělat před vyšetřením EKG?

Nepoužívejte mastné krémy na hrudník, odstraňte kovové šperky a zajistěte klid během vyšetření, aby byl záznam kvalitní a bez artefaktů.

Otázka: Jak se správně umisťují elektrody při EKG?

Elektrody EKG se připevňují na specifické anatomické body na hrudníku a končetinách přesně podle standardizovaných klinických protokolů.

Otázka: Jaký je význam barev elektrod při EKG?

Barvy elektrod pomáhají správně a rychle identifikovat jejich pozici, například červená pro pravou horní končetinu a žlutá pro levou horní.

Otázka: Jaké jsou nejčastější chyby při provádění EKG?

Nejčastější chyby jsou nesprávné umístění elektrod a pohyb pacienta během záznamu, což přímo ovlivňuje čitelnost výsledné křivky.

Otázka: Co může EKG odhalit?

EKG může odhalit arytmie, ischemii myokardu, poruchy vedení vzruchu a další závažné srdeční abnormality vyžadující pozornost.

Otázka: Jak funguje 5 svodové EKG?

5 svodové EKG používá specifické rozmístění elektrod na hrudníku a končetinách pro kontinuální a rychlejší základní monitoraci srdeční činnosti.

Otázka: Jak probíhá vyšetření elektrokardiografií krok za krokem?

Vyšetření zahrnuje přípravu pacienta, připevnění elektrod, záznam trvající 2 až 5 minut a následné odborné vyhodnocení srdečních křivek.

Otázka: Jaké informace poskytuje echokardiografie oproti EKG?

Echokardiografie zobrazuje morfologii srdce a jeho pohyby ultrazvukem, zatímco EKG se zaměřuje výhradně na elektrický EKG princip a vedení vzruchů.
